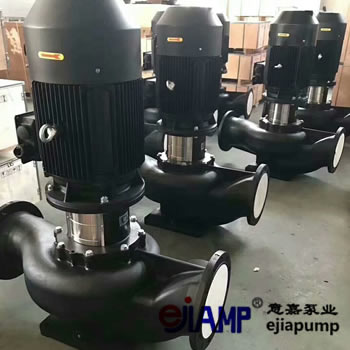

TD200-32/4立式循環水泵

作者:管理員 來源: 日期:25-03-19 閱讀:次

一、結構特點

(一)立式結構
TD200 - 32/4立式循環水泵采用立式結構,這種結構形式具有顯著的優點。它在空間利用上更為高效。相比于臥式水泵,立式水泵能夠在垂直方向上占據較小的空間,這對于一些空間有限的場所,如緊湊的機房或者多層建筑的設備層來說是非常關鍵的。立式結構有助于減少水泵運行時的振動傳遞。由于其重心相對較高,通過合理的減震設計,可以有效地將振動隔離在水泵自身的結構范圍內,減少對周圍設備和建筑結構的影響。

(二)關鍵部件

泵體
泵體是水泵的核心外殼部件,TD200 - 32/4管道離心泵泵體采用高強度的金屬材料制造,通常為鑄鐵或者鑄鋼。這種材料的選擇既保證了泵體的強度,能夠承受內部流體的壓力,又具有一定的耐腐蝕性,適應不同水質的循環需求。泵體內部的流道經過精心設計,以確保流體能夠順暢地通過,減少水力損失。流道的表面光滑度經過嚴格的加工控制,這有助于提高水泵的效率,降低能耗。

葉輪
葉輪是實現能量轉換的關鍵部件。TD200 - 32/4的葉輪采用先進的設計理念,通常為離心式葉輪。葉輪的葉片形狀、數量和角度都經過優化,以實現高效的能量轉換。葉片采用高強度的合金材料制造,具有良好的耐磨性和抗腐蝕性。在高速旋轉過程中,葉輪能夠將電機輸入的機械能有效地轉化為流體的動能和壓力能,從而推動流體在循環系統中流動。
軸與軸承
軸是連接葉輪和電機的關鍵部件,它需要承受葉輪旋轉時產生的扭矩和軸向力。TD200 - 32/4的軸采用優質的合金鋼制造,具有較高的強度和韌性。軸承則是支撐軸的關鍵部件,該水泵通常采用滾動軸承或者滑動軸承。滾動軸承具有摩擦力小、啟動靈活的特點,適合于高轉速的運行工況;滑動軸承則具有承載能力強、運行平穩的優點,適用于大負荷的工作環境。

二、性能參數

(一)流量
TD200 - 32/4立式循環水泵的流量是其重要的性能參數之一。在額定工況下,其流量能夠達到400立方米/小時。這個流量參數能夠滿足多種規模的循環系統需求。例如,在一些小型的工業冷卻循環系統中,如小型加工廠的冷卻設備,或者在一些民用建筑的空調循環系統中,這個流量足以保證系統的正常運行,有效地將熱量帶走,維持設備或者室內環境的溫度穩定。

(二)揚程
揚程是指水泵能夠將流體提升的高度,對于TD200 - 32/4來說,其揚程為32米。這一揚程參數決定了水泵在循環系統中的應用范圍。在多層建筑的熱水循環系統中,或者在一些具有一定地勢高差的工業循環水系統中,32米的揚程能夠確保流體克服管道阻力和地勢高差,順利地在系統中循環。

(三)功率
該水泵的功率為55千瓦。功率參數反映了水泵運行時所消耗的電能。55千瓦的功率在眾多水泵產品中屬于較為適中的水平。這一功率既能夠保證水泵具備足夠的動力來實現預定的流量和揚程,又能夠在能源消耗方面保持一定的經濟性。在當前強調節能減排的大環境下,TD200 - 32/4的功率設計使其在滿足使用需求的能夠有效地降低運行成本。

三、工作原理

TD200 - 32/4立式循環水泵基于離心力原理工作。當電機啟動后,帶動葉輪高速旋轉。葉輪內的流體在離心力的作用下,被甩向葉輪的邊緣。在這個過程中,流體的速度增加,動能增大。由于葉輪中心部分的流體被甩出,形成了低壓區,而葉輪入口處的流體在壓力差的作用下不斷地被吸入葉輪。

被甩出葉輪邊緣的高速流體進入泵體的蝸殼。蝸殼是一種特殊的流道形狀,其作用是將高速流體的動能逐漸轉化為壓力能。隨著流體在蝸殼內的流動,流道的橫截面積逐漸增大,流體的速度逐漸降低,而壓力則逐漸升高。最終,經過蝸殼的流體以較高的壓力流出水泵,進入循環系統的管道,從而實現了流體的循環輸送。

四、應用領域

(一)工業領域

冷卻循環系統
在許多工業生產過程中,如鋼鐵廠、化工廠等,設備在運行過程中會產生大量的熱量。如果不能及時將這些熱量帶走,將會影響設備的性能和使用壽命。TD200 - 32/4立式循環水泵被廣泛應用于這些工廠的冷卻循環系統中。它能夠將冷卻介質(如水)循環輸送到設備的冷卻部位,吸收熱量后再將其帶回到冷卻設備(如冷卻塔)進行冷卻,從而保證設備的正常運行。

工藝流體輸送
在一些化工生產過程中,需要將各種工藝流體在不同的設備和工序之間進行輸送。TD200 - 32/4管道泵可以根據工藝要求,對流體進行精確的流量和壓力控制,確保工藝過程的順利進行。例如,在某些化工合成反應中,需要將反應物按照一定的流量和壓力輸送到反應釜中,該水泵能夠滿足這一需求。

(二)民用領域

空調循環系統
在現代建筑中,空調系統是必不可少的設備。TD200 - 32/4立式循環水泵在空調循環系統中扮演著重要的角色。它負責將冷凍水或者熱水在空調機組和室內末端設備(如風機盤管)之間循環輸送。通過不斷地循環,將室內的熱量帶走或者將熱量傳遞到室內,從而實現室內溫度的調節。

生活熱水循環
在一些大型的住宅小區或者酒店等場所,為了保證用戶能夠隨時使用到熱水,通常會設置生活熱水循環系統。TD200 - 32/4水泵能夠將熱水在熱水供應管道中循環,避免熱水在管道中冷卻,從而提高用戶的使用體驗。

五、維護與保養

(一)日常檢查

外觀檢查
定期對TD200 - 32/4水泵進行外觀檢查是非常必要的。檢查泵體、管道連接部位是否有滲漏現象,查看泵體表面是否有腐蝕或者損壞的跡象。如果發現有滲漏,應及時查找原因并進行密封處理;如果發現泵體表面有腐蝕,應根據腐蝕的程度采取相應的防護措施,如涂漆或者更換部件。

運行參數檢查
監測水泵的運行參數也是日常檢查的重要內容。包括檢查流量、揚程、功率等參數是否在正常范圍內。如果發現流量減小,可能是由于葉輪堵塞、管道阻力增大或者密封不良等原因造成的;如果揚程降低,可能是葉輪磨損或者電機轉速不足等原因引起的;如果功率異常升高,可能是電機故障或者水泵負載過大等情況。

(二)定期保養

潤滑保養
對于水泵的軸承等需要潤滑的部件,應按照規定的周期進行潤滑保養。選擇合適的潤滑劑,確保軸承的良好潤滑,這有助于減少摩擦,延長軸承的使用壽命。在進行潤滑保養時,要注意清潔潤滑部位,避免雜質混入潤滑劑中。

葉輪與泵體清理
由于在運行過程中,流體中可能會含有雜質,這些雜質容易在葉輪和泵體內部沉積。定期對葉輪和泵體進行清理,可以保證水泵的正常運行。清理時,可以采用化學清洗或者機械清洗的方法,去除葉輪和泵體表面的污垢和雜質。

(三)故障維修

常見故障分析
TD200 - 32/4水泵在運行過程中可能會遇到一些常見的故障。例如,水泵啟動困難可能是由于電源故障、電機故障或者葉輪卡死等原因造成的。運行過程中的振動過大可能是由于葉輪不平衡、軸承損壞或者基礎不牢固等因素引起的。噪音異??赡苁怯捎谌~輪與泵體摩擦、軸承磨損或者吸入空氣等問題導致的。

故障維修措施
針對不同的故障原因,應采取相應的維修措施。如果是電源故障,應檢查電路系統,修復線路或者更換故障的電氣元件;如果是葉輪卡死,應拆卸水泵,清理葉輪和泵體內部的異物;如果是軸承損壞,應及時更換軸承;如果是葉輪不平衡,應進行葉輪的動平衡校正等。

TD200 - 32/4立式循環水泵憑借其獨特的結構、優良的性能,在工業和民用領域都有著廣泛的應用。通過合理的維護與保養,可以確保其長期穩定地運行,為各類循環系統提供可靠的流體輸送服務。
